GSAT65系列 X型电动升降机械臂

GSAT Series Iron Hand

  • GSAT系列电动升降X型机械臂,使用时电动下行至适合高度,应用在酒店宴会厅、展览场馆、多功能会议演播厅、舞台、大型商场用于直接悬挂灯光、影视设备使用完毕线材及设备回升隐藏收纳,维持装修环境的美观。精湛工艺与智能升降完美结合,给应用给场所带来恢宏大气的后现代视觉效果。

  • *全铝合金精加工制造,精致美观大方.

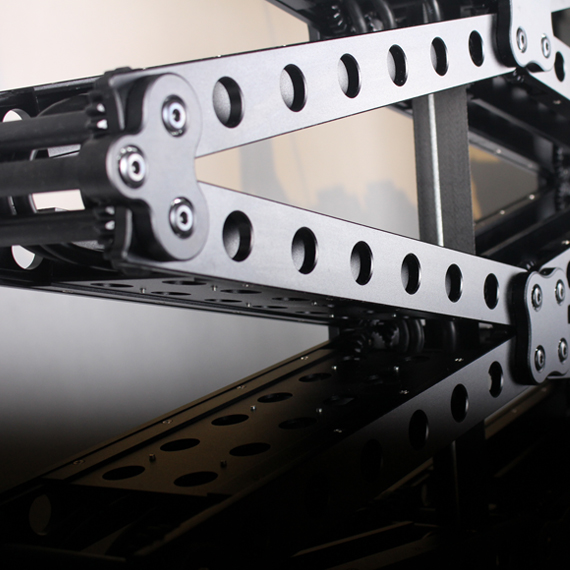

  • *X型独特设计,118°齿轮咬合锁定,无坠落风险.
  • *断电式电磁制动器,为每一次升降提供更灵敏的制动.
  • *工业长运行电机,适合高频率长时间使用.
  • *T型丝杆配合钢索绕线轮,重型滑轨同步运动。多条钢索压紧轴,保证钢索有序缠绕.
  • *钢丝绳牵引,6倍安全系数.
  • *加装独立防坠器,与防坠绳,多重保障.
  • *采用数字行程定位,重复运作误差小于2mm.
  • *RF/电干触点/RS-485控制方式.
  • *标配电源线X1, 6类网络X1,HDMIX1 ,收纳于机械臂内.
  • *承重≤40kg.
  • *选配颜色:黑.
  • 参数
  • 三视图
  • 配置
  • 下载
  • 常见问题

  • 分享产品

  • 基本参数
    产品型号
    • GSAT-6553
    • GSAT-6547
    • GSAT-6541
    • GSAT-6535
    • GSAT-6529
    • GSAT-6523
    • GSAT-6517
    • GSAT-6512
    • GSAT-6506
      • 设备外形尺寸
        (D×W×H)mm
        805×320×723
      • 产品净重
        (kg)
        73
      • *适用投影机最大尺寸
        (含线+镜头)
        (W×H×D)mm
        620x280x730
      • 最大负载
        (kg)
        40
      • 额定功率
        (w)
        60
      • 最大伸缩行程
        (mm)
        5300
      • 升降精度
        mm
        ≤1mm
      • 噪音
        (dB)
        ≤55dB
      • 电压
        220V/110V
      • 安装吊杆
        mm
        260x776
      • 天花高度尺寸
        mm
        773
      • 角度调节
        上/下/水平
        1 8 3 3
      • 弱电干触点
        Y/N
        Y
      • 485控制
        Y/N
        Y
      • 六类网线
        1
      • HDMI 2.0
        1
      • 电源线
        1
      • 包装+产品总重量
        (kg)
        83
      • 包装尺寸
        (D×W×H)mm
        420x1075x823
      • 设备外形尺寸
        (D×W×H)mm
        805×320×653
      • 产品净重
        (kg)
        67
      • *适用投影机最大尺寸
        (含线+镜头)
        (W×H×D)mm
        620x280x730
      • 最大负载
        (kg)
        40
      • 额定功率
        (w)
        60
      • 最大伸缩行程
        (mm)
        4700
      • 升降精度
        mm
        ≤1mm
      • 噪音
        (dB)
        ≤55dB
      • 电压
        220V/110V
      • 安装吊杆
        mm
        260x776
      • 天花高度尺寸
        mm
        703
      • 角度调节
        上/下/水平
        1 8 3 3
      • 弱电干触点
        Y/N
        Y
      • 485控制
        Y/N
        Y
      • 六类网线
        1
      • HDMI 2.0
        1
      • 电源线
        1
      • 包装+产品总重量
        (kg)
        77
      • 包装尺寸
        (D×W×H)mm
        420x1075x823
      • 设备外形尺寸
        (D×W×H)mm
        805×320×583
      • 产品净重
        (kg)
        61
      • *适用投影机最大尺寸
        (含线+镜头)
        (W×H×D)mm
        620x280x730
      • 最大负载
        (kg)
        40
      • 额定功率
        (w)
        60
      • 最大伸缩行程
        (mm)
        4100
      • 升降精度
        mm
        ≤1mm
      • 噪音
        (dB)
        ≤55dB
      • 电压
        220V/110V
      • 安装吊杆
        mm
        260x776
      • 天花高度尺寸
        mm
        633
      • 角度调节
        上/下/水平
        1 8 3 3
      • 弱电干触点
        Y/N
        Y
      • 485控制
        Y/N
        Y
      • 六类网线
        1
      • HDMI 2.0
        1
      • 电源线
        1
      • 包装+产品总重量
        (kg)
        71
      • 包装尺寸
        (D×W×H)mm
        420x1075x823
      • 设备外形尺寸
        (D×W×H)mm
        805×320×513
      • 产品净重
        (kg)
        55
      • *适用投影机最大尺寸
        (含线+镜头)
        (W×H×D)mm
        620x280x730
      • 最大负载
        (kg)
        40
      • 额定功率
        (w)
        60
      • 最大伸缩行程
        (mm)
        3500
      • 升降精度
        mm
        ≤1mm
      • 噪音
        (dB)
        ≤55dB
      • 电压
        220V/110V
      • 安装吊杆
        mm
        260x776
      • 天花高度尺寸
        mm
        563
      • 角度调节
        上/下/水平
        1 8 3 3
      • 弱电干触点
        Y/N
        Y
      • 485控制
        Y/N
        Y
      • 六类网线
        1
      • HDMI 2.0
        1
      • 电源线
        1
      • 包装+产品总重量
        (kg)
        65
      • 包装尺寸
        (D×W×H)mm
        420x680x823
      • 设备外形尺寸
        (D×W×H)mm
        805×320×443
      • 产品净重
        (kg)
        49
      • *适用投影机最大尺寸
        (含线+镜头)
        (W×H×D)mm
        620x280x730
      • 最大负载
        (kg)
        40
      • 额定功率
        (w)
        60
      • 最大伸缩行程
        (mm)
        2900
      • 升降精度
        mm
        ≤1mm
      • 噪音
        (dB)
        ≤55dB
      • 电压
        220V/110V
      • 安装吊杆
        mm
        260x776
      • 天花高度尺寸
        mm
        493
      • 角度调节
        上/下/水平
        1 8 3 3
      • 弱电干触点
        Y/N
        Y
      • 485控制
        Y/N
        Y
      • 六类网线
        1
      • HDMI 2.0
        1
      • 电源线
        1
      • 包装+产品总重量
        (kg)
        59
      • 包装尺寸
        (D×W×H)mm
        420x860x823
      • 设备外形尺寸
        (D×W×H)mm
        805×320×373
      • 产品净重
        (kg)
        43
      • *适用投影机最大尺寸
        (含线+镜头)
        (W×H×D)mm
        620x280x730
      • 最大负载
        (kg)
        40
      • 额定功率
        (w)
        60
      • 最大伸缩行程
        (mm)
        2300
      • 升降精度
        mm
        ≤1mm
      • 噪音
        (dB)
        ≤55dB
      • 电压
        220V/110V
      • 安装吊杆
        mm
        260x776
      • 天花高度尺寸
        mm
        423
      • 角度调节
        上/下/水平
        1 8 3 3
      • 弱电干触点
        Y/N
        Y
      • 485控制
        Y/N
        Y
      • 六类网线
        1
      • HDMI 2.0
        1
      • 电源线
        1
      • 包装+产品总重量
        (kg)
        53
      • 包装尺寸
        (D×W×H)mm
        420x740x823
      • 设备外形尺寸
        (D×W×H)mm
        805×320×303
      • 产品净重
        (kg)
        37
      • *适用投影机最大尺寸
        (含线+镜头)
        (W×H×D)mm
        620x280x730
      • 最大负载
        (kg)
        40
      • 额定功率
        (w)
        60
      • 最大伸缩行程
        (mm)
        1700
      • 升降精度
        mm
        ≤1mm
      • 噪音
        (dB)
        ≤55dB
      • 电压
        220V/110V
      • 安装吊杆
        mm
        260x776
      • 天花高度尺寸
        mm
        353
      • 角度调节
        上/下/水平
        1 8 3 3
      • 弱电干触点
        Y/N
        Y
      • 485控制
        Y/N
        Y
      • 六类网线
        1
      • HDMI 2.0
        1
      • 电源线
        1
      • 包装+产品总重量
        (kg)
        47
      • 包装尺寸
        (D×W×H)mm
        420x740x823
      • 设备外形尺寸
        (D×W×H)mm
        805×320×233
      • 产品净重
        (kg)
        31
      • *适用投影机最大尺寸
        (含线+镜头)
        (W×H×D)mm
        620x280x730
      • 最大负载
        (kg)
        40
      • 额定功率
        (w)
        60
      • 最大伸缩行程
        (mm)
        1200
      • 升降精度
        mm
        ≤1mm
      • 噪音
        (dB)
        ≤55dB
      • 电压
        220V/110V
      • 安装吊杆
        mm
        260x776
      • 天花高度尺寸
        mm
        283
      • 角度调节
        上/下/水平
        1 8 3 3
      • 弱电干触点
        Y/N
        Y
      • 485控制
        Y/N
        Y
      • 六类网线
        1
      • HDMI 2.0
        1
      • 电源线
        1
      • 包装+产品总重量
        (kg)
        41
      • 包装尺寸
        (D×W×H)mm
        420x680x823
      • 设备外形尺寸
        (D×W×H)mm
        805×320×163
      • 产品净重
        (kg)
        25
      • *适用投影机最大尺寸
        (含线+镜头)
        (W×H×D)mm
        620x280x730
      • 最大负载
        (kg)
        40
      • 额定功率
        (w)
        60
      • 最大伸缩行程
        (mm)
        600
      • 升降精度
        mm
        ≤1mm
      • 噪音
        (dB)
        ≤55dB
      • 电压
        220V/110V
      • 安装吊杆
        mm
        260x776
      • 天花高度尺寸
        mm
        213
      • 角度调节
        上/下/水平
        1 8 3 3
      • 弱电干触点
        Y/N
        Y
      • 485控制
        Y/N
        Y
      • 六类网线
        1
      • HDMI 2.0
        1
      • 电源线
        1
      • 包装+产品总重量
        (kg)
        35
      • 包装尺寸
        (D×W×H)mm
        420x680x823
  • 使用效果图
  • 资料下载
    GSAT65系列说明书
    GSAT65系列三视图
